Malgré la mise en place de l'écran de sous toiture, nous étions transpercer par le vent du nord,

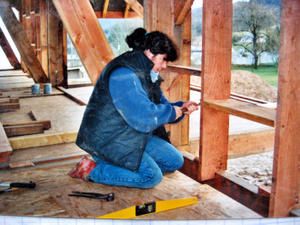

et perchés dans notre mirador, devenu le point de mire de tout le quartier. Bousculant un petit peu l'ordre des choses nous avons entrepris de poser l'étresillonnage du mur de la face nord.
Février 2002
Puis, ensuite de poser l'OSB3 de 19mm d'épaisseur fixé par des vis posidriv de 50mm tout les 30 cm. Et cela donne ça :
vue de l'extérieur de la facade nord.

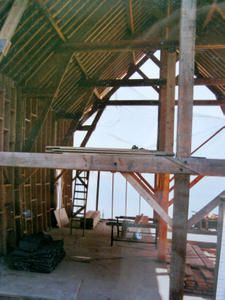

à droite vu de l'intérieur
Published by catherine
-
dans
isolation et murs
22 mars 2008
6
22
/03
/mars
/2008
17:06
Enfin est venu le moment de se débarrasser des grandes bâches plastiques qui depuis le début du chantier nous ont protégées des intempéries. Celle ci sont remplacées par le feutre bitumeux qui servira d'écran de toiture.
En même temps, les liteaux et contre liteaux sont mis en place pour maintenir le tout. Ca commence a ressembler à quelque chose non ? ( Surtout à une grange ...)
Published by catherine
-
dans
Toiture
22 mars 2008
6
22
/03
/mars
/2008
16:24
Pour le montage de la ferme de l'avancée sud, Daniel décide de la monter d'un bloc. Il la taille et l'assemble à plat sur le sol du jardin. Et lorsqu'elle est prête, on essaie vainement de la mettre en place. Beaucoup d'énervement ce jour là pour rien car l'un des pieds de la ferme doit reposer sur la dalle haute et l'autre sur la dalle basse. Ce qui crée immanquablement un déséquilibre de l'ensemble à chaque essai. D'autant que l'assemblage pèse son petit poids !! De plus ce jour là les conditions sont loin d'être idéales, la neige et le froid sont de la partie.
On dit toujours que la nuit porte conseil, ce jour là le dicton s'est bien vérifié. Après moult calages et une utlisation judicieuse du tire- fort. L'avancée sud avait pris place très facilement le 30 décembre 2001.
Published by catherine
-
dans
montage des fermes
22 mars 2008
6
22
/03
/mars
/2008
15:32
Le 16 décembre 2001 au soir Daniel muni de projecteurs d'emprunt décide de se faire une série de photos comme celles des magazines qui l'ont tant fait rêver au moment de l'élaboration du projet.
Ou comment Daniel, s'est pris le temps d'une soirée pour un grand photographe. Les gens du quartier ont été une nouvelle fois surpris, il faut dire que nous avons dû tenir le palmarès de la première place des farfelus pendant un sacré bout de temps !!!
Published by catherine
-
dans
pour le plaisir des yeux
22 mars 2008
6
22
/03
/mars
/2008
15:19
Avec l'aide de notre ami Yannick ( surnommé le voltigeur ) nous avons posé les pannes et les chevrons, profitant d'un mois de décembre excessivement sec pour les Ardennes Photos prises le 15 décembre 2001
Ouf ça tient debout...
L'équipe,Daniel à gauche, à coté Alain, avec la casquette blanche Yannick et avec la casquette bleue Marco
Published by catherine
-
dans
Toiture
22 mars 2008
6
22
/03
/mars
/2008
14:43
Après remontage des fermes sur le plancher de l'étage arrive enfin le jour J. Nos copains Yannick et Alain ne seront pas de trop pour donner un coup de main pour positionner et fixer les fermes. Marco lui se fera un plaisir de venir conduire l'engin de levage, loué pour l'occasion.
Le 6 Décembre 2001 l'équipe était en place.
Encore un grand merci à Marco pour sa patience et sa précision!
C'est les voisins qui ont été surpris le soir en rentrant chez eux, la maison avait poussé d'un seul coup après plusieurs semaines d'apparente inactivité.
Published by catherine
-
dans
montage des fermes
22 mars 2008
6
22
/03
/mars
/2008
13:44
Étant donné la hauteur et le poids des fermes nous avons décidé de les faire en deux parties. Pour les curieux le chantier a semblé au point mort pendant quelques semaines. En effet Daniel a taillé et assemblé pour une première fois toutes les pièces de charpente sur la dalle. Chaque pièce a été marquée puis démontée et remontée une nouvelle fois sur l'étage.L'OSB des futures façades, étendu sur les solives nous a servi de plancher
provisoire
.
Petite anecdote, regardez bien la photo de droite, le montage des fermes autour du poteau central en a surpris plus d'un et a suscité beaucoup de questions. Du genre " mais comment allez vous faire pour retirer le poteau ? " Si vous avez bien suivi vous connaissez la réponse !!
Les fermes remontées sur les dalles d'OSB au 1er étage
Published by catherine
-
dans
montage des fermes
22 mars 2008
6
22
/03
/mars
/2008
11:55
Je vais essayer de résumer brièvement la technique que nous avons décidé d'utiliser pour le montage de la charpente.
Un petit dessin pour mieux comprendre:
La maison est montée sur la base d'une charpente traditionelle composée de quatre fermes. Celles-ci mesurent 9 m de haut sur 8 m de large, chacune d'entre elles sont espacées de 4 m et elles sont complétées sur la façade sud de 2 fermes plus petites de 8 m de haut x 4 m de large pour former l'avancée de la maison coté jardin
Les fermes principales à entrait retroussé, sont portées latéralement par des poteaux moisés constitués de deux pièces de 8 x 23 et au centre par un poteau plein choisi pour l'esthétique ( 20 x20 ) puisque visible de l'intérieur
Les fermes de l'avancée sont constituées de poteaux et d'entraits moisés, soutenant les arbalétriers et le poinçon. Les assemblages utilisés (moisement, enture, mi bois ) sont ceux de la charpente traditionnelle. Ils sont renforcés par des boulons de 16 x 250 mm. Cependant dès que c'est nécessaire les assemblages sont chevillés, tenon, mortaise, contre fiche et jambe de force renforçant les entrais, pannes ou arbalétriers.
Pardonnez tous ce charabia mais des fois il faut appeler un chat un chat le language technique permet de distinguer précisement les piéces des unes des autres
Published by catherine
-
dans
montage des fermes
19 mars 2008
3
19
/03
/mars
/2008
20:41
Tous les travaux de coupe et de façonnage sont réalisés à l'aide de machines outils électro-portatives.
Une scie circulaire, une mortaiseuse à chaînes (prêtée par un ami) sont utilisées
Les éléments du rez-de-chaussée sont mis en place sur des pattes métalliques scéllées dans les dalles.
Les deux premières fermes sont montées sur la partie haute de la dalle le 22 septembre 2001.

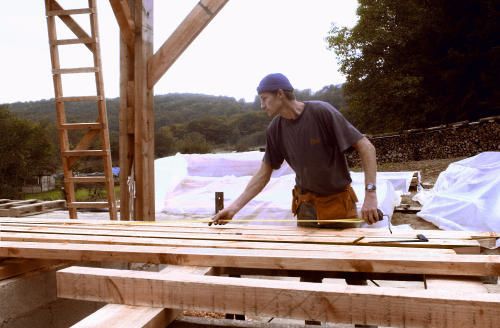

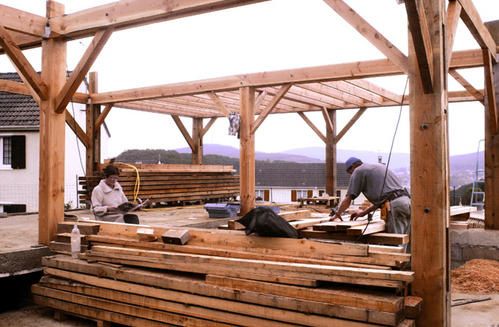

Sur les deux photos suivantes on voit la charpente du rez de chaussée que nous avons fini vers le 17 octobre. Mon mari, Daniel en plein calcul!
Published by catherine
-
dans
montage des fermes
19 mars 2008
3
19
/03
/mars
/2008
19:43
Pour le bois nous avons trouvé un scieur Mr Didier Danloy en Belgique (nous habitons dans les Ardennes) à une trentaine de kilomètres de chez nous. Il nous a fourni tout notre bois:Du Douglas de bonne qualité, présents à l'état naturel dans la région .
Le bois tant attendu fut livré le 11 septembre 2001 date mémorable...
C'est avec plaisir que nous avons accueilli cette livraison. L'étape du travail que nous attendions tant commençait enfin.
Le sous sol était une épreuve obligatoire du fait de la configuration du terrain, mais nous n'avions pas pensé que ce serait si long et si compliqué à faire.
